胶粉在氢氧化钠催化作用下裂解的三相产物中,炭黑质量分数仍然是最高的,为48.82%;裂解油质量分数比炭黑稍低,为35.78%;热解气体质量分数最低,为15.4%,这主要是由于轮胎热解产生的。随着机油的掺混,热解炭黑质量分数降低10.31%至38.51%,裂解油的质量分数则提高8.82%,至44.6%,超过热解炭黑,成为质量分数最高的热解产物。热解气体的质量分数则略微提高1.49%至16.89,仍是质量分数最低的热解产物。随着机油掺混比例的进一步提高,这种趋势也得到进一步延续,热解炭黑的质量分数降低至31.51%,裂解油的质量分数提高至50.36%,超过热解产物总质量的一半,热解气体的质量分数则继续略微提高,至18.13%,仍为质量分数最低的热解产物。可以发现,随着机油掺混比例的提高,裂解油和热解气的质量分数逐渐提高,而热解炭黑的质量分数逐渐降低。

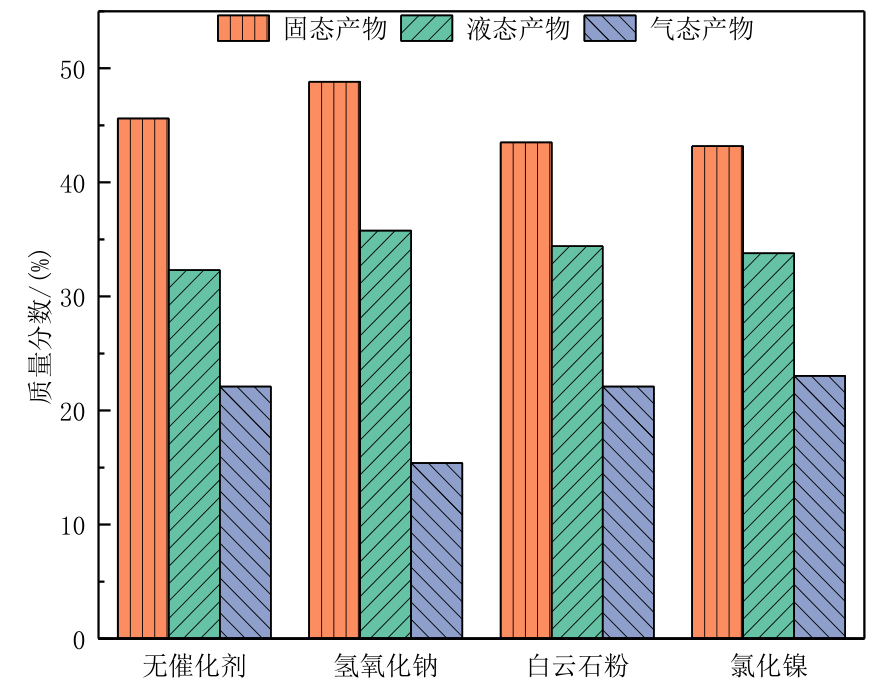

不同催化剂下胶粉单独热解
不同催化剂下胶粉20%机油共热解
不同催化剂下胶粉40%机油共热解
白云石粉催化作用下胶粉裂解的三相产物中,炭黑、裂解油、热解气分别占43.5%、34.4%、22.1%。随着机油的掺混,裂解油的质量分数提高了10.56%,至45.16%;热解炭黑的质量分数降低了5.96%,至37.54%;热解气体的质量分数也降低了4.8%,至17.3%。随着机油掺混比例的进一步提高,裂解油的质量分数进一步提高至52.63%,超过热解产物质量分数的一半,热解炭黑和热解气的质量分数则进一步降低,分别为33.41%和13.96%。可以看到,随着机油掺混比例的提高,裂解油质量分数逐渐提高,而炭黑和热解气的质量分数则逐渐降低。
氯化镍催化裂解胶粉三相产物中,炭黑质量分数最高,为43.18%;裂解油为33.79%;热解气占23.03%。随着机油的掺混,裂解油的质量分数提高了12.396%至46.186%,成为质量分数最高的热解产物,热解炭黑的质量分数降低了9.34%至33.84%,热解气的质量分数降低了4.056%至18.974%。随着机油掺混比例的提高,这种趋势得到进一步持续,裂解油的质量分数进一步提高到54.45%,热解炭黑和热解气的质量分数则进一步降低,这种趋势与白云石粉的效果相似。
